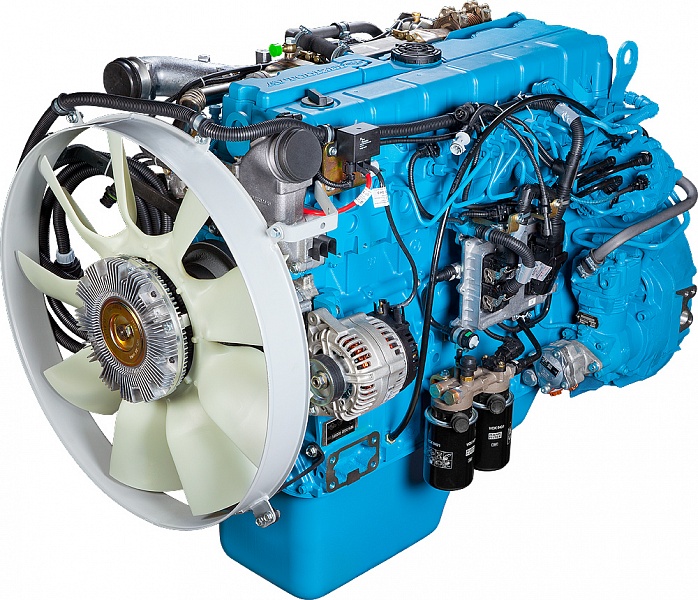

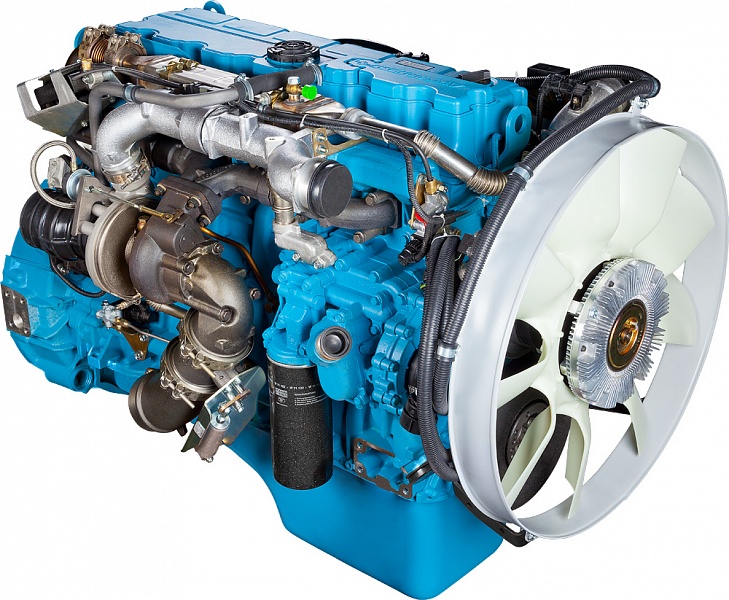

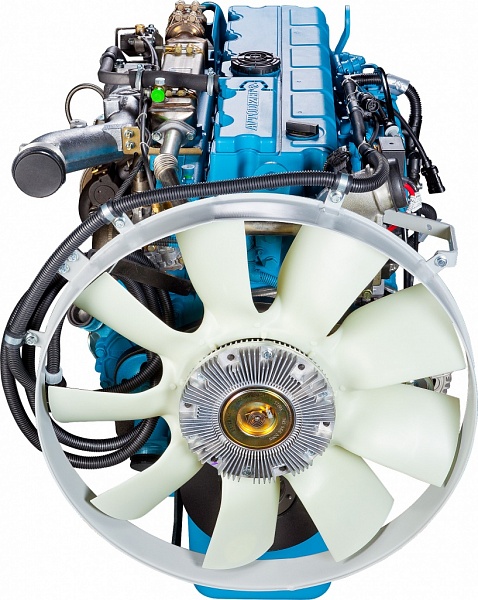

Рядный дизельный двигатель ЯМЗ-53601

6-цилиндровый дизельный двигатель семейства ЯМЗ-530, 4-тактный, с рядным расположением цилиндров, жидкостной системой охлаждения, турбонаддувом и охлаждением наддувочного воздуха в теплообменнике типа “воздух-воздух”, установленном на транспортном средстве (ТС).

Экологический класс 4

по выбросам вредных веществ соответствует экологическому классу 4 для дорожной техники – Правилам ООН № 49-05C (уровень В1 с системой EOBD), № 24-03 – euro-4.


Конструктивные особенности

Для достижения экологического уровня euro-4 применена система EGR (рециркуляции отработавших газов) и каталитический нейтрализатор.

Система топливоподачи: топливная система аккумуляторного типа (ECRS) фирмы R.Bosch. Система обеспечивает давление впрыска 1800 бар.

Система управления

Электронный блок управления (ЭБУ) EDС 7.

Датчики системы управления и устройство коммутации:

  • датчик частоты вращения,
  • датчик фазы,
  • датчик давления топлива,
  • датчик температуры топлива,
  • датчик температуры наддувочного воздуха,
  • датчик давления наддувочного воздуха,
  • датчик температуры охлаждающей жидкости,
  • датчик давления масла.
Системы охлаждения и смазки спроектированы из условия обеспечения 40 кВт/л и имеют высокий потенциал дальнейшей форсировки. Шестеренчатый привод агрегатов расположен со стороны маховика и обеспечивает низкий уровень крутильных колебаний и шума не более 93 дБ(А). Закрытая система вентиляции картерных газов интегрирована в крышке головки цилиндров. Не требует обслуживания.

Опции

Предусмотрена возможность установки:

  • компрессора пневмотормозов производительностью до 350 л/мин и до 500 л/мин;
  • насоса гидроусилителя рулевого управления;
  • компрессора кондиционера;
  • предпускового подогревателя и отопителя кабины;
  • привода гидронасосов.

Двигатели могут комплектоваться сцеплениями и коробками передач по стандартам SAE 1.

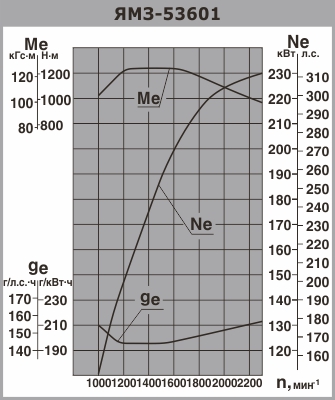

Характеристики

Номинальная мощность, брутто, кВт (л.с.) 229 (312)
Полезная мощность (Правила ООН № 85), кВт (л.с.) 228 (310)

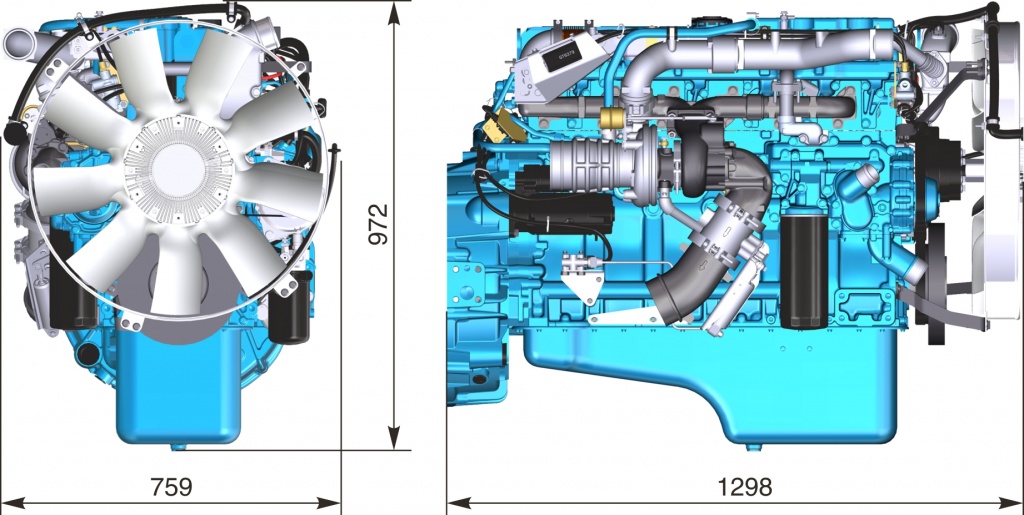

Габаритные размеры, мм ДхШхВ 1298 / 759 / 972
Диаметр и ход поршня, мм 105 х 128
Максимальный крутящий момент, брутто, Н·м (кгс·м) 1226 (125)
Масса, кг 640
Минимальный удельный расход топлива, г/(кВт·ч) / г/(л.с.·ч) 197 (145)
Номинальная частота вращения, мин 2300
Рабочий объем двигателя, л 6,65
Ресурс до капитального ремонта, тыс.км пробега ТС 1000
Частота вращения при максимальном крутящем моменте, мин 1300-1600
Экология (Правила ООН) № 49-05С (уровень В1, EOBD) - euro-4
